納品事例

兵庫県のA社様から、SUS316の加工に使うテーパーエンドミルの製作をご依頼いただきました。

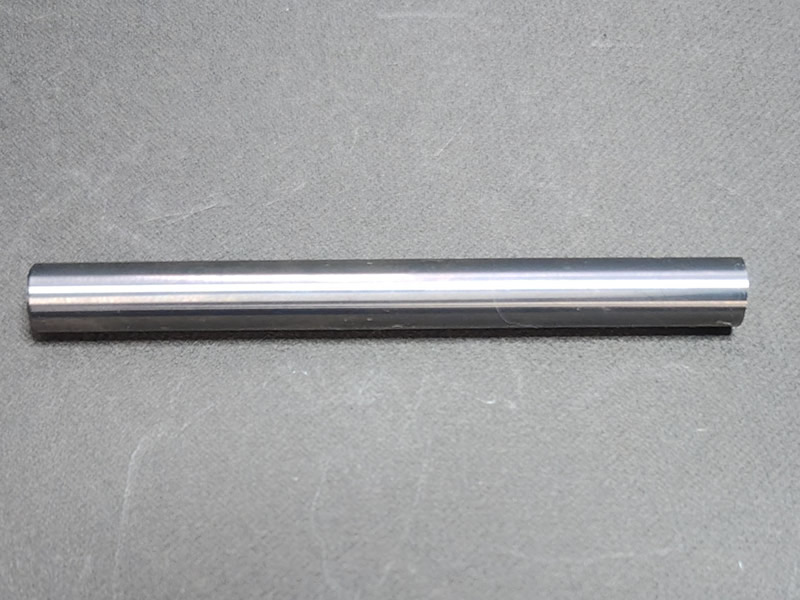

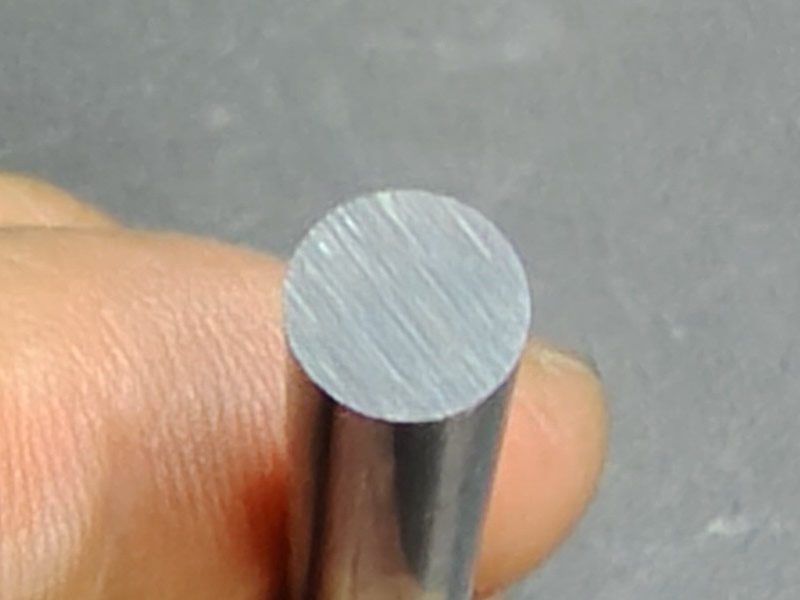

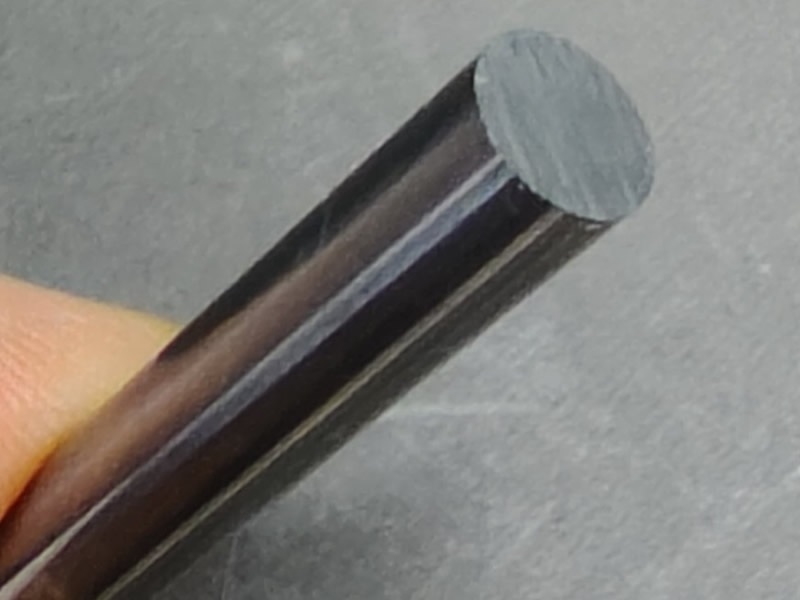

テーパーエンドミルは、刃の部分が先端に向かって細くなっていく工具です。今回は先端φ1.03、テーパー20度というご指定で、写真の超硬合金素材から1本を削り出します。

【工具データ】
超硬合金／2枚刃／先端φ1.03／テーパー20度／R0.5付き／5度逃がし／シャンクφ8

【実施した作業】
・超硬合金素材から刃形を研削
・先端φ1.03、テーパー20度、R0.5に成形
・SUS用コーティングを施して仕上げ

【仕上がり】

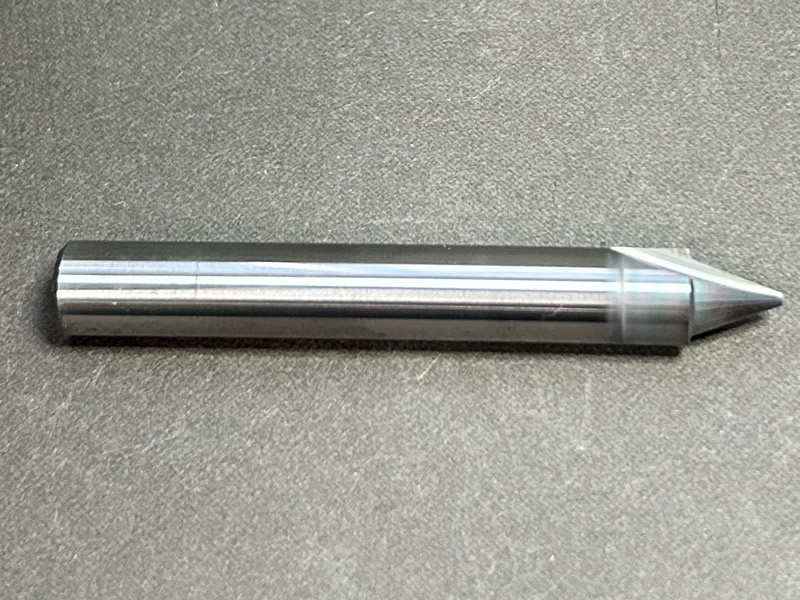

ご指定の仕様で、2枚刃のテーパーエンドミルとして納品しました。

【スタッフより】
先端φ1.03は髪の毛十数本分ほどの細さで、わずかな研削のずれが寸法に直結します。先端の径と左右の刃のバランスを何度も確かめながら仕上げました。
